項目

描述

處理器

支持 Intel?2/3 代 M 系列 I3/I5/I7 低功耗處理器 I3 2310M,I5 3320M 等型號

芯片組

采用 Intel? Ivybridge PCH 高速芯片組

內  存

1*SO-DIMM內存插槽，支持單通道1600/1333MHz DDR3L/1.5V/1.35V內存，最大支持8GB

顯  示

集成Intel 核芯顯卡 4000

1* VGA，1*HDMI接口，1*LVDS接口

支持VGA、HDMI、LVDS同步/異步顯示

網  絡

1* Realtek RTL8111H/G千兆網卡（2個網絡可選）,支持網絡喚醒/PXE

存  儲

1* SATA2.0接口

1* mSATA3.0插槽（長卡）

音  頻

板載ALC892/897 6聲道高保真音頻控制器，支持MIC/Line-out，功放

擴展插槽

1* Mini-PCIe插槽（半卡和長卡都支持）,支持WIFI/4G模塊

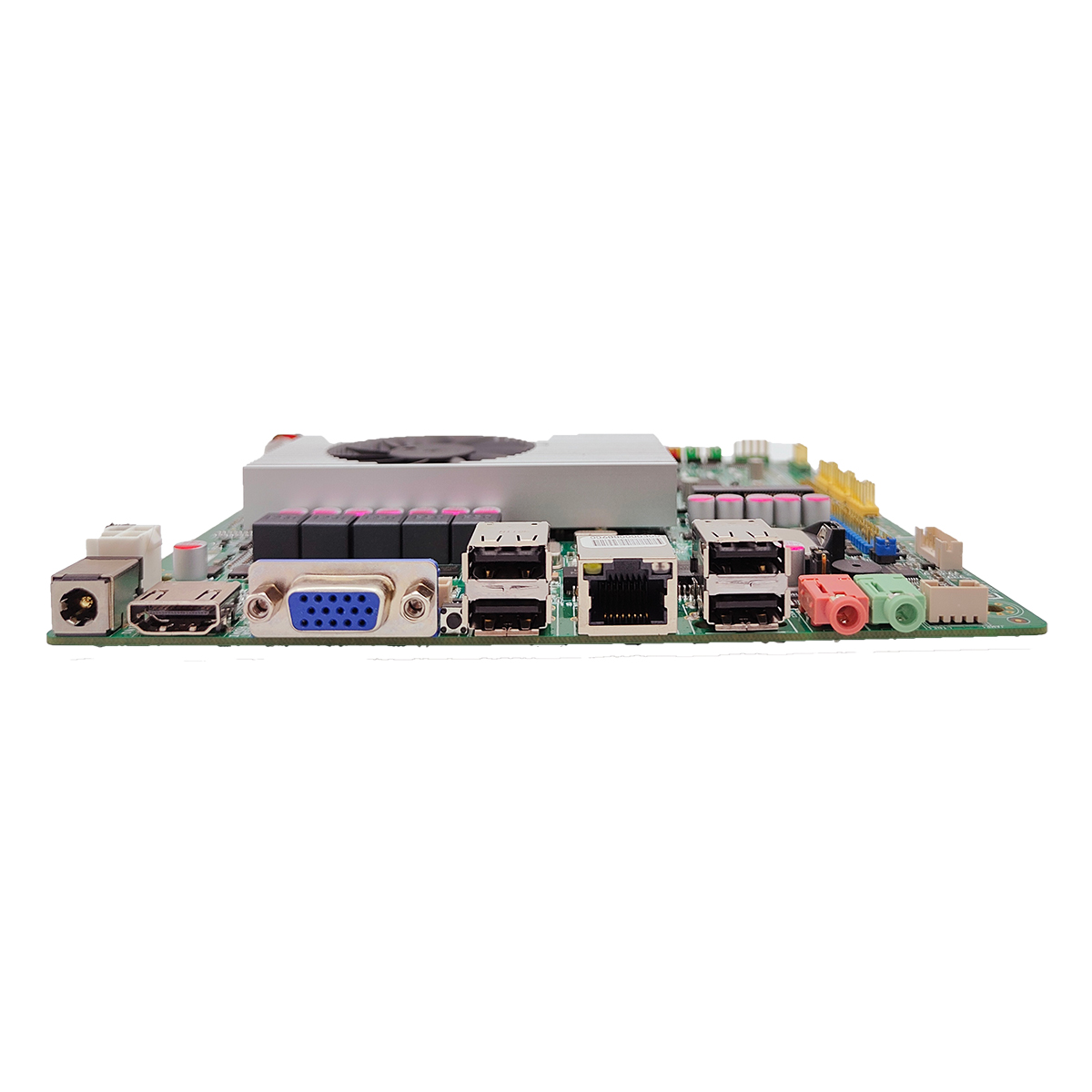

背板I/O接口

1* 12V/19 DC(5.5*2.5 規格)電源輸入接口

1* HDMI

1* VGA

1* RJ-45 千兆網絡接口（其中LAN2與2個USB2.0接口為二選一）

4* USB2.0接口（其中2個USB2.0接口和RJ45為二選一）

1*MIC粉紅色     1*audio 綠色

內置I/O接口

1* JHDMI接口 2*8Pin

1* JVGA接口 1*12Pin（與DB15同信號）

1* LVDS接口 2*15pin,支持雙通道24bit

1* 屏背光供電接口 1*6pin

4* USB2.0接口 2*5Pin（當Mini-PCIe需要支持4G時，只支持3個USB2.0接口）

1* 前置音頻接口 2*5pin

1* 功放接口 1*4pin

6* COM接口（其中COM1、COM2可支持RS485，COM1/2第9P可選3.3/5V/12V）

1* LPT接口 2.54mm

2*3 pin  GPIO接口

1* 硬盤供電接口

1* 4pin ATX電源接口

1* 前面板開關按鈕和指示燈接口 2*5Pin

風扇接口

1*4pin CPU風扇接口，1*3pin系統風扇接口

GPIO

支持4路輸入輸出GPIO

BIOS

32Mb Flash ROM

看門狗

支持硬件復位功能（256級，0~255秒）

操作系統

Windows XP/Windows 7/Windows 10/Linux

電源類型

采用DC 12V電源供電

工作溫度

60℃～-10℃

儲存溫度

-20℃～70℃

工作濕度

5%-95%相對濕度,無冷凝

尺 寸

170mm x 170mm
