系統

CPU

第六代Intel? Skylake-S/第七代Intel? Kabylake-S Celeron/Pentium/Core I3/I5/I7 CPU,

LGA 1151插槽

芯片組

Intel H110芯片組, 可選Intel Q170芯片組

系統內存

2*260-Pin SODIMM, 雙通道DDR4 2400/2133MHz, 最大32GB

擴展接口

1*全長Mini PCIe帶PCIe X1+USB信號帶SIM卡槽,支持4G卡無線網絡和  Wifi/BT無線通訊模塊

1*PCIe X16，可支持GTX 1660 Mini顯卡，顯卡長度小于225mm

1*PCIe X1+2*PCI擴展，支持多種功能模塊卡的安裝使用

GPU&顯示

Intel Gen. 9 HD Graphics,HEVC/H265 HW高清編解碼，DP最高分辨率4096*2304@60Hz, HDMI最高分辨率3840*2160@30Hz,VGA最高分辨率為1920*1200@60Hz, 支持3獨立顯示(Intel Q170)

音頻

Realtek ALC662VD音頻, Audio out和MIC

以太網

1*Intel I210AT+1*Intel I219LM PCIe Gig. Ethernet, 支持Intel iVpro高級技術(Intel Q170)

存儲

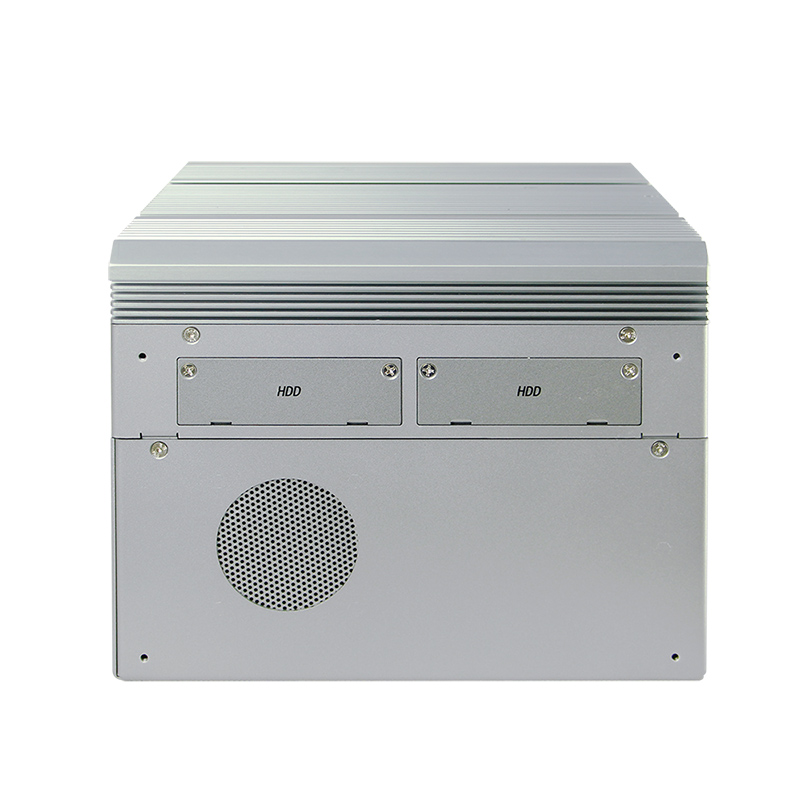

2*2.5" HDD SATA3減震驅動架, 支持RAID0,1(Intel Q170);

1*mSATA全高卡(SATA); 1*M.2 2242 B-key(SATA&USB)

DIO

8位DIO(鳳凰端子)+16位DIO(內置), TTL信號, 可編程輸入輸出

I-port

可選1*LPT、USB2.0、16位DIO或1*Mini PCIe功能卡接口, 如串口

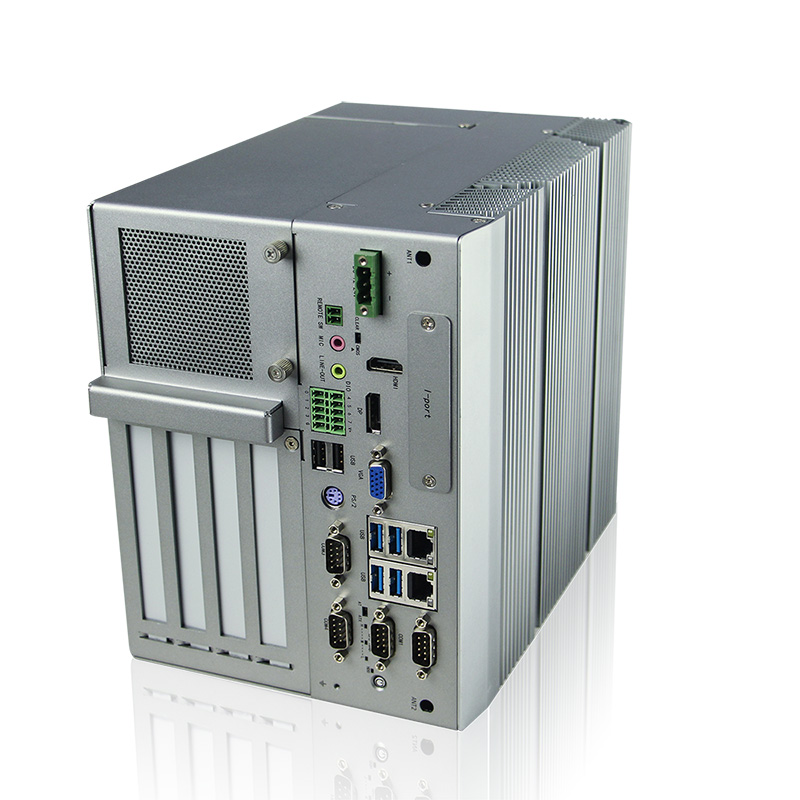

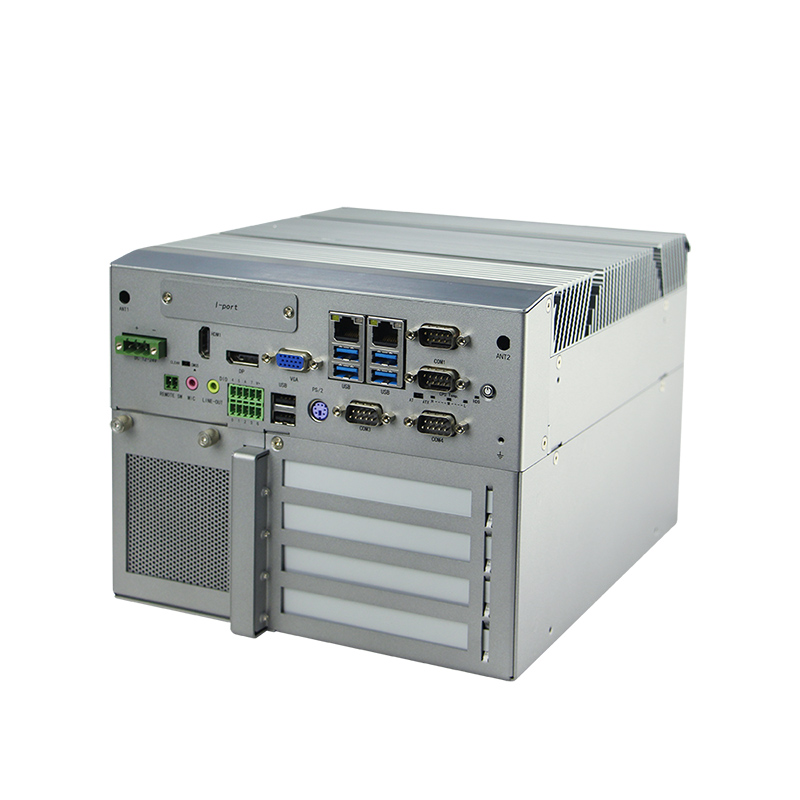

I/O接口

2*RJ45 Gig-LAN(前面板)

4*USB3.0 Type A (前面板); 2*USB2.0 T ype A(前面板); 1*USB2.0(內置)

8位DIO,1*PS/2(前面板)；

2*RS232/422/485 DB9 公頭(前面板), 2*RS232 DB9公頭(前面板)

1*Audio-out和1*MIC 3.5音頻接口(前面板)

1*HDMI +1*DP+1*VGA(前面板)

指示燈

1*電源指示燈, 1*硬盤指示燈, 3*CPU溫度等級指示燈（Red為報警, Yellow為高溫, Green為常溫）

控制開關

1*電源開關, 1*2pin端子, 遠程開關信號, 1*AT/ATX選擇開關, 1*Clear CMOS 開關

電源要求

DC 12~24V輸入, 3-pin端子接口(前面板), 功耗: 19V/3.62A(I7-6700T CPU, 4GB DDR4, 1TB HDD)

看門狗定時器

可編程超時中斷或系統復位，1到255秒

操作系統

Windows 7, Windows 10, Linux Fedora Ubuntu

機構

構造

鋁矩型材散熱外殼，SGCC箱體

顏色

銀灰色

安裝方式

桌面式安裝,  壁掛式安裝

尺寸

(W*H*D)：220*250*172mm

凈重

5.58kg

環境

工作溫度

-20～65℃, 寬溫SSD, 空氣流動

-10～55°C, 常溫HDD, 空氣流動

存儲溫度

-40°C~85°C

存儲濕度

10~90%@40°C, 無冷凝

振動

5grms/5~500Hz/隨機/工作狀態(SSD); 1grms/5~500Hz/隨機/工作狀態(HDD)

沖擊

50g峰值加速度(持續11ms)(SSD); 20g峰值加速度(持續11ms)(HDD）

EMC/認證

CE/FCC Class B
