NO

項目

描述

1

處理器

Intel?Celeron i3-6100U

Intel?Core i5-6300U

Intel?Core i5-7200U

Intel?Core i7-7600U

雙核2.3GHz

雙核2.4GHz (Up to 3.0GHz)

雙核3.1GHz (Up to 3.5GHz)

雙核2.8GHz (Up to 3.9GHz)

可兼容Intel? Skylake-U或Kaby lake-U/R Celeron/I3/I5/I7系列的6代7代低功耗處理器

2

內  存

2* SO-DIMM DDR4內存插槽,支持雙通道2133MHz/2400MHz DDR4 內存,最大支持32GB

3

顯  示

集成Intel? HD Graphics (型號視cpu而定)

1* VGA接口，1*HDMI接口，1*LVDS或2eDP接口

支持VGA或HDMI、LVDS或eDP同步/異步顯示

4

網  絡

1* intel 219LM 網卡(默認位置中間）+1* intel 210網卡（可選），支持網絡喚醒/PXE

5

存  儲

1* SATA3.0接口

1* M.2 key-M 2280 接口,支持SATA/NVME自動切換

6

音  頻

板載ALC897聲道高保真音頻控制器，支持MIC/Line-out，功放

7

擴展插槽

1* Mini-PCIe插槽（半卡和長卡都支持）,支持WIFI/4G模塊/藍牙

1* PCIE X4 Slot 放主板底端

8

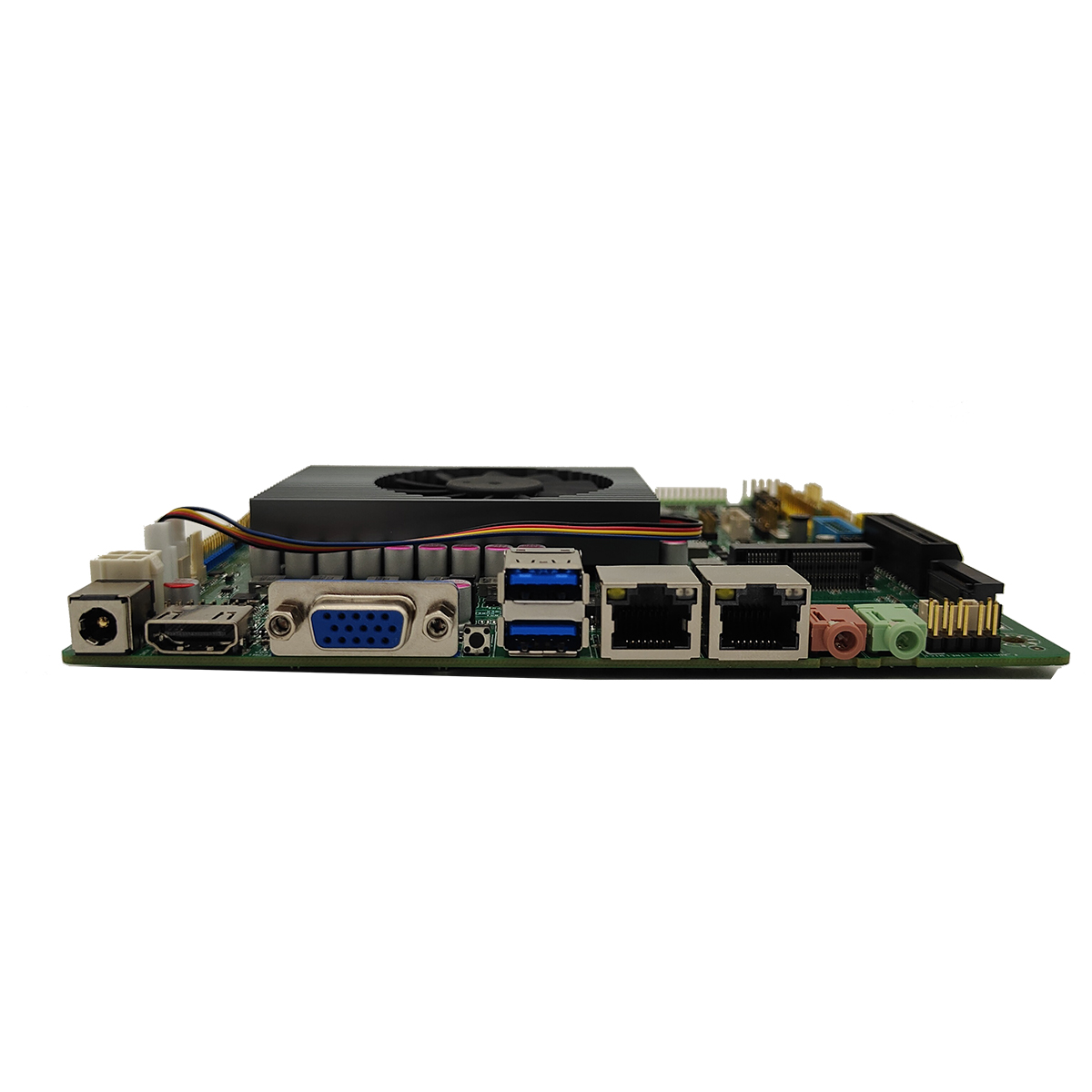

背板I/O接口

1* 12V電源接口

1* HDMI顯示接口

1* VGA顯示接口(和COM1 Colay，COM1排針保留)

1* Clear CMOS button

2* USB 3.0接口

1* RJ-45 千兆網絡接口(I219網卡）

2* USB2.0 接口（RJ45為二選一,I210網卡）

1* MIC接口(紅色)

1* Line out接口(綠色)

9

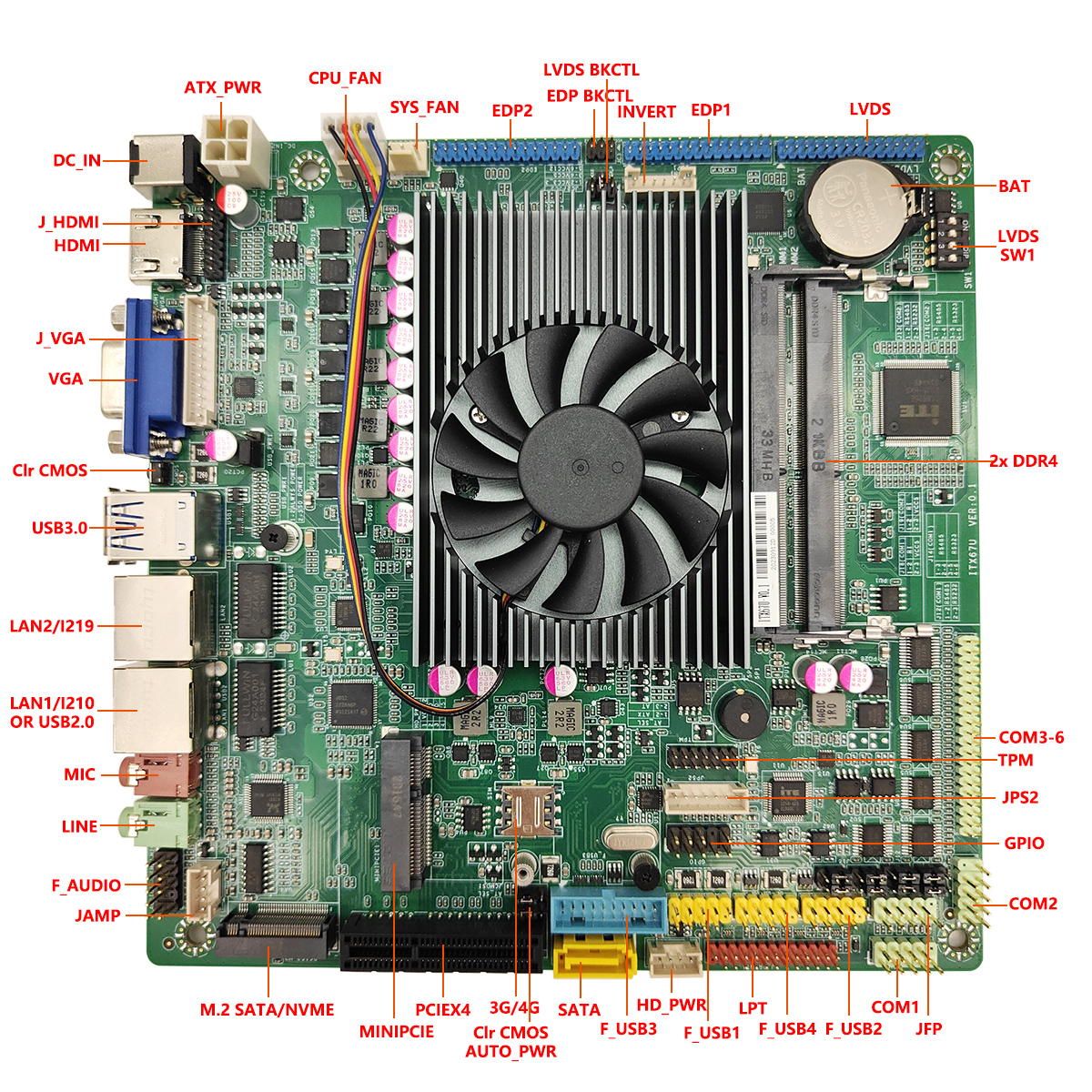

內置I/O接口

1* JHDMI接口 2*8Pin

1* JVGA接口 1*12Pin（與DB15同信號）

1* LVDS接口 2*15pin,支持雙通道24bit

1* 屏背光供電接口 1*6pin

2* eDP接口 2*15pin（其中eDP1和LVDS二選一）

2* 2*3 pin LVDS&EDP電壓選擇排針

3* USB 2.0接口 2*5Pin排針

1* USB 3.0接口 2*10Pin排針帶藍色邊框

1* 前置音頻接口 2*5pin

1* 功放接口 1*4pin

6* COM接口（其中COM1/COM2支持RS485，COM1/2支持帶電）

1* LPT接口

1* TPM 2.0 排針

1* 硬盤供電接口1*4Pin

1* 4pin ATX電源接口(和2.54 PIN供電座子共Lay)

1* 前面板開關按鈕和指示燈接口 2*5Pin

10

風扇接口

1*4pin CPU智能風扇接口，1*3pin系統風扇接口

11

GPIO

支持4路輸入輸出GPIO

12

BIOS

64Mb Flash ROM

13

看門狗

支持硬件復位功能(256級，0~255秒)

14

操作系統

Windows 7/Windows 10/Linux

15

電源類型

采用DC 12V電源供電

16

工作溫度

60℃～-10℃

17

儲存溫度

-20℃～70℃

18

工作濕度

5%-95%相對濕度,無冷凝

19

尺 寸

170mm x 170mm

20

包裝

1*COM線
