處理器

集成Intel? Celeron J1900 2.0GHz四核處理器 ，TDP 10W

可兼容Intel? Bay Trail -I/M/D 全系列CPU，可供客戶靈活選擇

芯片組

基于Intel? Bay trail SOC平臺

內  存

1* SODDR3L內存插槽,支持單通道1600/1333MHz DDR3L/1.35V內存,最大支持8GB

顯  示

集成Intel? HD Graphics核心顯卡

1*VGA,1*HDMI接口1*LVDS接口,通過轉接EDP-LVDS小板實現

支持VGA/HDMI/LVDS同步/異步顯示

網  絡

2* Intel I211AT千兆網卡,支持網絡喚醒、PXE功能

存  儲

5* SATA硬盤接口,其中SATA1為2.0，SATA2~5為3.0

1* MSATA插槽,支持SSD固態硬盤,傳輸速度可達3Gbps

音  頻

板載ALC662 6聲道高保真音頻控制器,支持MIC/Line-out

擴展插槽

1*Mini-PCIE插槽,支持WIFI、3G模塊。

1* EXP_PCIE插槽,支持TPM(默認）/WIFI(可選),可使用TPM-4COM擴展4個串口

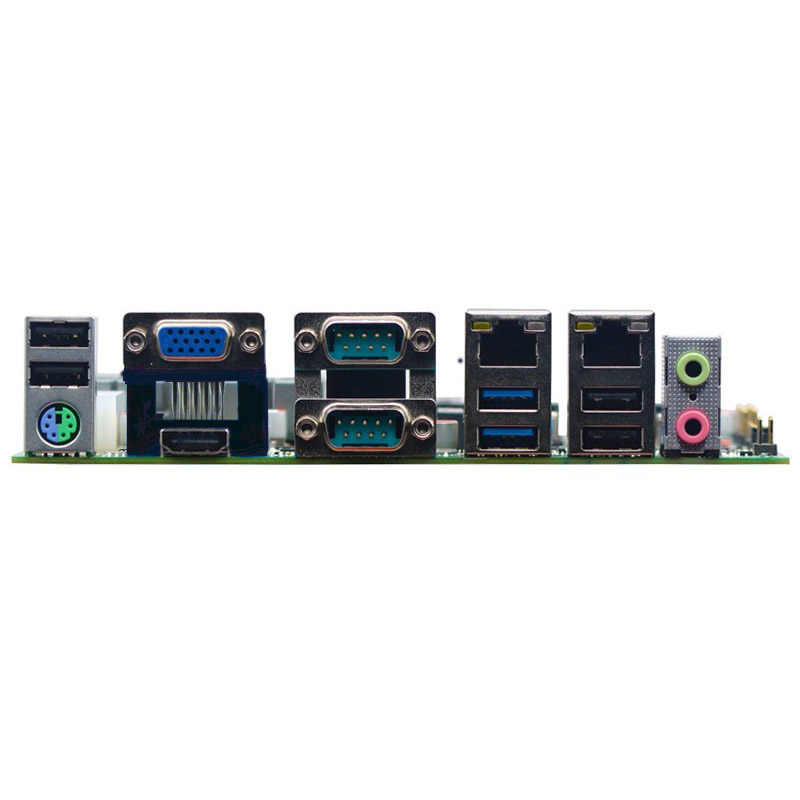

背板I/O接口

1* 鍵盤鼠標接口

2* RS232串口,支持第9pin帶電功能

1* HDMI接口

1* VGA顯示接口

4* USB 2.0接口,2*USB3.0接口

2* RJ-45千兆網絡接口

1* Line out接口(綠色)、1* MIC接口(紅色)

內置I/O接口

1*LVDS接口 2*15pin, 通過轉接EDP-LVDS小板實現

1* JVGA1接口 1*12Pin,與DB15同信號

1* LPT接口 2*13pin

2* USB 2.0接口 2*5Pin

1* 前置音頻接口2*5pin

1* 前面板開關按鈕和指示燈接口 2*5Pin

1* SIM卡座

1* 20Pin ATX電源接口

風扇接口

無風扇散熱設計,預留1*4pin CPU智能風扇接口,1* 4pin系統風扇接口

GPIO

支持4路輸入輸出GPIO

BIOS

64Mb Flash ROM

看門狗

支持硬件復位功能(256級，0~255秒)

操作系統

Windows 7/Windows 10/Linux

電源類型

ATX電源供電

工作溫度

-10℃～60℃

儲存溫度

-20℃～70℃

工作濕度

5%-95%相對濕度,無冷凝

尺 寸

170mm x 170mm
