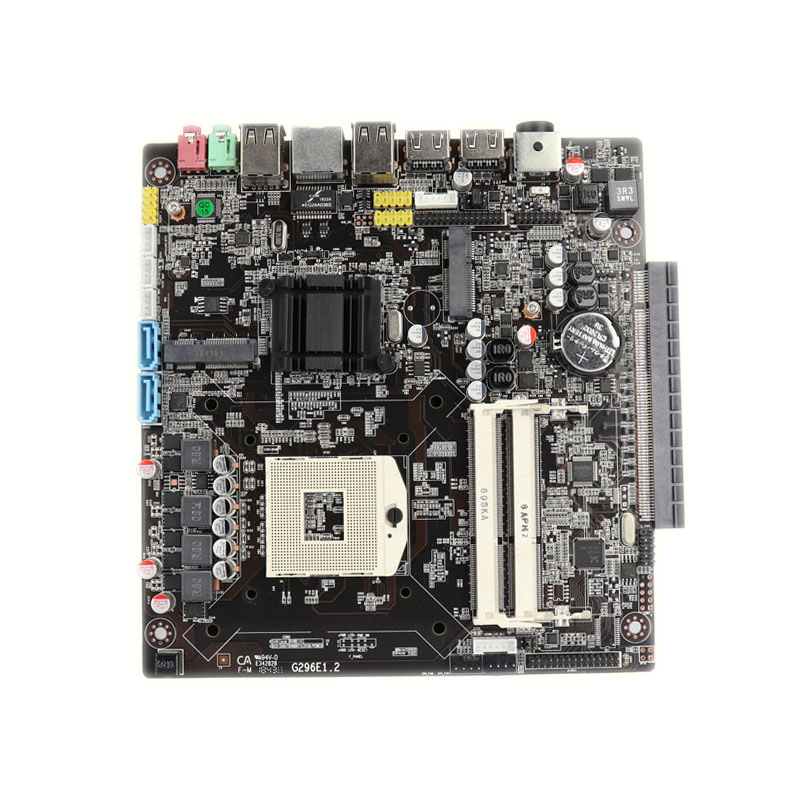

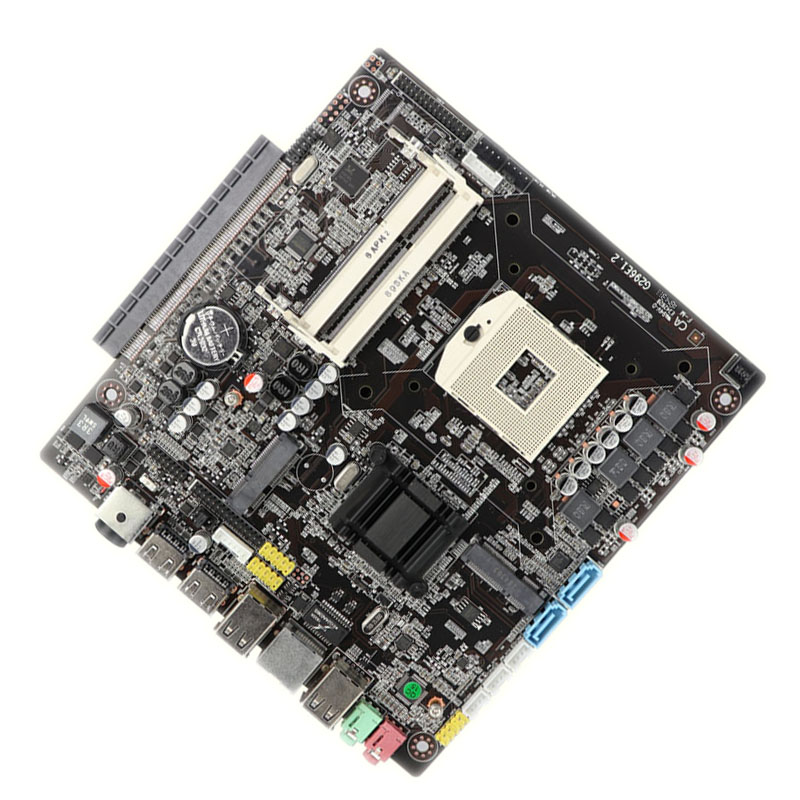

主板型號 研極工控 DX23M-HM65
主芯片組
Intel HM65高速芯片
音頻芯片
集成Realtek 662六聲道音效芯片
網卡芯片
板載Realtek 8111E 千兆網卡
處理器規格
CPU
Intel?PGA 988 Sandy Bridge/Ivy Bridge 2th/3th Celeron/Pentium/Corei3/i5/i7系列處理器
內存規格
內存類型
DDR3 1600/1333 MHz 1.5V
內存插槽
2×DDR3 SO-DIMM
擴展插槽
PCIE-E插槽
1×16X 插槽、1×6PIN 12V供電輸出接口（120W）
WIFI插槽
1×miniPCIE WIFI
SSD插槽
1×mSATA

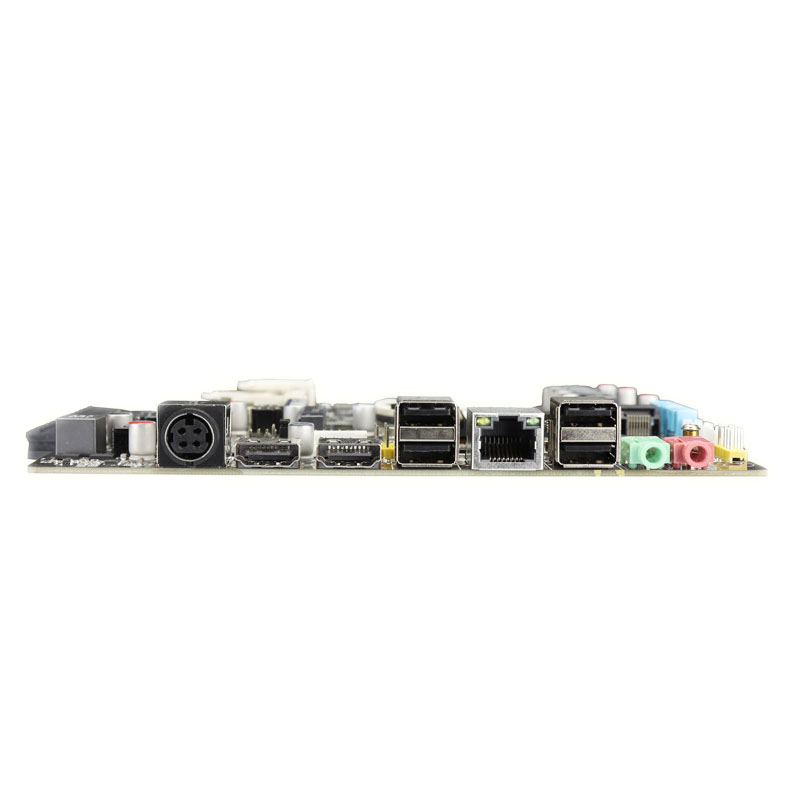

I/O接口
輸入端口
1×DC(19V)電源接口
顯示接口
1×HDMI IN接口
1×HDMI OUT接口
USB 接口
4×USB2.0接口
網絡接口
1×RJ45接口
音頻接口
1×OUT接口
1×MIC接口
插件規格
硬盤插座
2×SATA2.0接口、2×SATA電源接口
風扇插座
1×4PIN CPU風扇、1×3PIN 系統風扇
LVDS功能
1×LVDS(30Pin 2.0mm)插針、1×INVERTER插針
音頻插針
1×AUDIO音頻插針、1×SPEAK喇叭插針
功能插針
2×USB2.0 插針、1×PANEL面板插針
其它參數
板型大小
Thin Mini-ITX 170mm(W)×170mm(L)
BIOS支持
AMI 32Mb flash
