處理器

集成Intel? Core(TM) I5-4300U 1.9GHz雙核處理器, TDP15W

可兼容Intel? Haswell-U和Broadwell-U系列處理器

芯片組

Haswell-U或Broadwell-U SOC集成

內  存

板載DDR3L 4GB內存顆粒

顯  示

集成Intel? HD Graphics 4400核心顯卡

1*VGA,1*HDMI,1*LVDS接口(支持雙通道24BIT)

支持VGA;HDMI;LVDS同步/異步顯示

網  絡

2*Realtek RTL8111F千兆網卡,支持網絡喚醒、PXE功能。

存  儲

1* SATA3.0硬盤接口,傳輸速度可達6Gbps

1* MSATA插槽,支持WIFI(可選)和SSD(默認), SSD傳輸速度可達6Gbps

音  頻

板載ALC662 6聲道高保真音頻控制器,支持MIC/Line-out.功放

功放建議使用2Ω5W喇叭

擴  展

1*Mini-PCIE插槽,支持WIFI、3G模塊

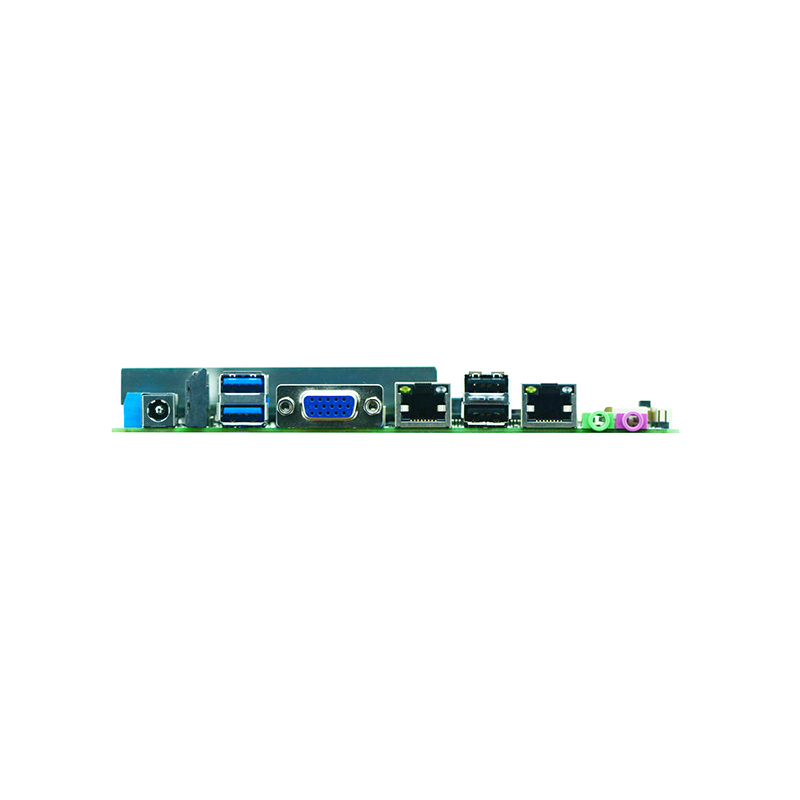

背板I/O接口

2* USB3.0接口

2* USB2.0接口

1* HDMI接口

1* VGA接口

2* RJ-45千兆網絡接口

1* Line out(綠色)

1* MIC（紫色）

1* 12V DC電源接口

內置I/O接口

1* LVDS接口(2*15pin),支持雙通道24BIT LCD顯示

1* LVDS背光接口(1*6pin)

1* JVGA1接口1*12pin (與DB15相同信號)

6* RS232串口,其中COM3可支持RS232/485/422, COM4支持RS232備選支持485

1* LPT打印口(2*13pin)

2* USB2.0接口 2*5pin

1* USB2.0接口(1*5Pin)

1* PS/2鼠標鍵盤接口(1*6Pin)

1* 前面板音頻接口(2*5pin)

1*功放接口(1*4pin)

1* SIM卡座

1* 硬盤供電接口 1*4pin

1* 前面板功能按鈕和指示燈接口(2*5pin)

2* 2pin ATX 12V輸入輸出電源接口或1個2P藍色電源座子

風扇接口

1*4pin CPU風扇接口

GPIO

支持4路輸入輸出GPIO

BIOS

AMI 64Mb Flash ROM

看門狗

支持硬件復位功能(256級，0~255秒)

操作系統

Windows 7/Windows 10/Linux

電源類型

采用DC 12V單電源輸入

工作溫度

-10℃～60℃

儲存溫度

-20℃～70℃

工作濕度

5%-95%相對濕度,無冷凝

尺 寸

165mm x 115mm
