1 |
處理器 |
支持 Intel?2/3 代 U 系列 I3/I5/I7 低功耗處理器 I3 3217U,I5 3317U 等型號 |
|
|
2 |
芯片組 |
采用 Intel? NM70/HM76 等高速芯片組 |
|
|
3 |
內 存 |
1*SO-DIMM 內存插槽，支持單通道 1600/1333MHz DDR3L/1.5V/1.35V 內存，最大支持 8GB |
|
|
4 |
顯 示 |
集成 Intel 核芯顯卡 4000 |
|
|
1* VGA，2*HDMI 接口（一個位于主板上端側面，且相互獨立），1*LVDS 接口 |
|||
|
支持 VGA、HDMI、LVDS 同步/異步雙顯 |
|||
|
5 |
網 絡 |
1* Realtek RTL8111G 千兆網卡（2 個網絡可選）,支持網絡喚醒/PXE |
|
|
6 |
存 儲 |
1* SATA2.0 接口 |
|
|
1* mSATA3.0 插槽（長卡） |
|||
|
7 |
音 頻 |
板載 ALC662/ALC892 6 聲道高保真音頻控制器，支持 MIC/Line-out，功放 5W |
|
|
8 |
擴展插槽 |
1* Mini-PCIe 插槽（半卡和長卡都支持），支持 WIFI/4G 模塊 |
|
|
1* Mini-PCIe 插槽（長卡），支持 msata |
|||
|
9 |

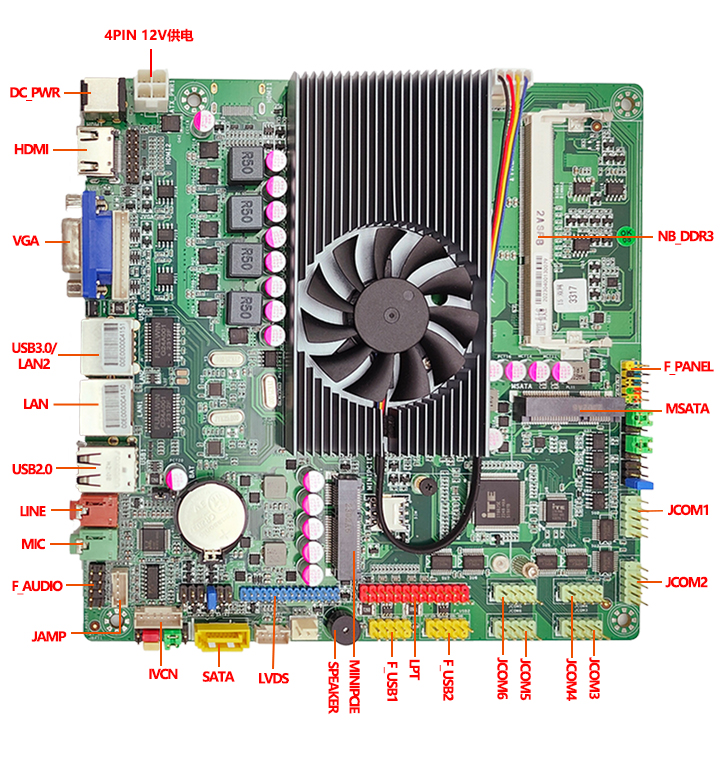

背板 I/O 接口 |
1* VGA 顯示接口 |
|
|
1* HDMI 顯示接口 |
|||
|
4* USB2.0 接口（其中 2 個 USB2.0 接口和 RJ45 為二選一） |
|||
|
1* RJ-45 千兆網絡接口（其中 LAN2 與 2 個 USB2.0 接口為二選一） |
|||
|
1* Line out 接口(綠色)、1* MIC 接口(粉紅色) |
|||
|
1* 12V DC(5.5*2.5 規格)電源輸入接口 |
|||
|
10 |
擴展接口 |
1* JVGA 接口 1*12Pin（與 DB15 同信號） |
|
|
1* LVDS 接口 2*15pin,支持雙通道 24bit |
|||
|
1* 屏背光供電接口 1*6pin |
|||
|
4* USB2.0 接口 2*5Pin（當 Mini-PCIe 需要支持 4G 時，只支持 3 個 USB2.0 接口） |
|||
|
1* 前置音頻接口 2*5pin |
|||
|
1* 功放接口 1*4pin |
|||
|
6* COM 接口（其中 COM1/2 可支持 RS232/RS485） |
|||
|
1* 26pin LPT 接口 |
|||
|
1* 4pin 硬盤供電接口 |
|||
|
1* 4pin ATX 電源接口 |
|||
|
1* 前面板開關按鈕和指示燈接口 2*5Pin |
|||
|
11 |
風扇接口 |
1*4pin CPU 風扇接口，1*4pin 系統風扇接口 |
|
|
12 |
GPIO |
支持 4 路輸入輸出 GPIO |
|
|
13 |
BIOS |
32Mb Flash ROM |
|
|
14 |
看門狗 |
支持硬件復位功能（256 級，0~255 秒） |
|
|
15 |
操作系統 |
Windows XP/Windows 7/Windows 10/Linux |
|
|
16 |
電源類型 |
采用 DC 12V 電源供電 |
|
|
17 |
工作溫度 |
60℃～-10℃ |
|
|
18 |
儲存溫度 |
-20℃～70℃ |
|
|
19 |
工作濕度 |
5%-95%相對濕度,無冷凝 |
|
|
20 |
尺 寸 |
170mm 長 x 170mm 寬 x 200mm 高 |
